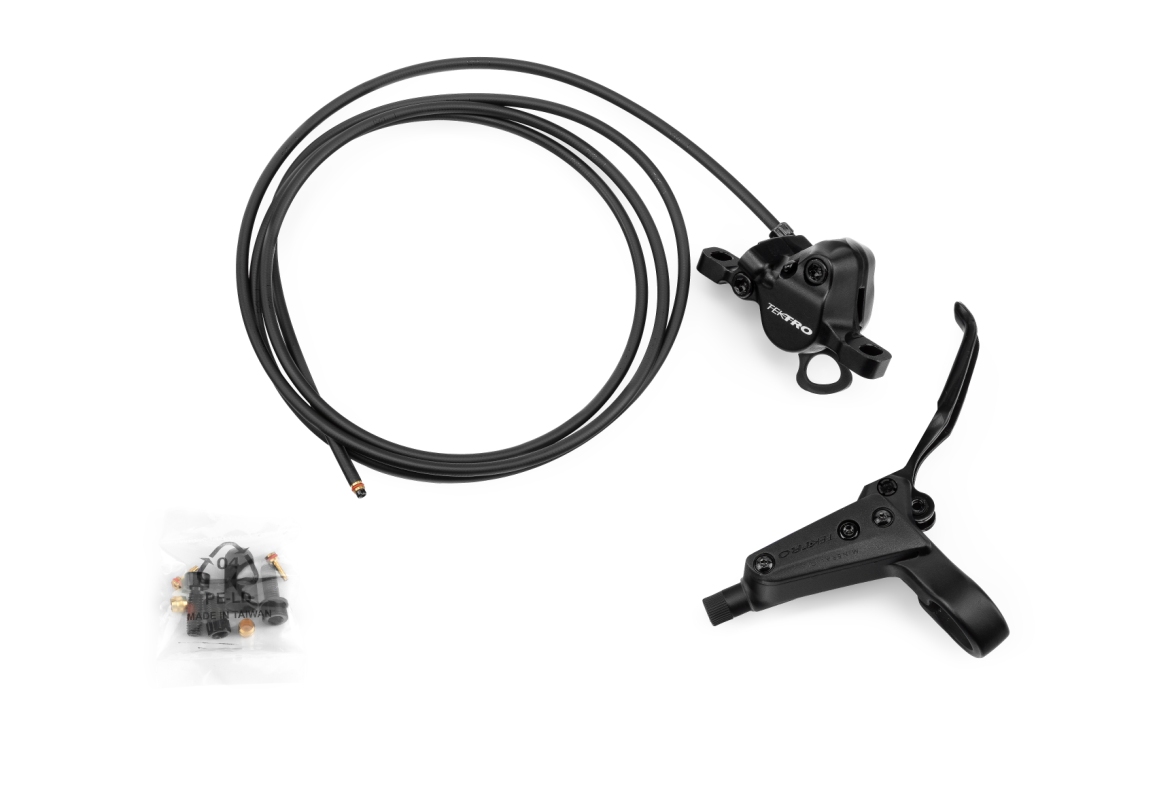

Hydraulisk bagbremse (sort) EZ fra Tektro. Ø5x1900mm bremseslang, EZ plug. Højre greb (2-finger) med reach.

Tektro HD-M280 skivebremsen er et robust hydraulisk bremsesystem designet til alsidighed og pålidelighed, hvilket gør den velegnet til både mountainbiking og bypendling.



FUNKTIONER

Smedet caliper i aluminium med et 2-stemplet åbent system,
Anbefalede rotortykkelse: 1,8 mm
2-finger greb med en støbt aluminiumsklemme i ét stykke,
Justerbar rækkevidde giver mulighed for tilpasning til forskellige håndstørrelser.
Leveres inkl. organic compund bremseklodser

SPECIFIKATIONER

Hydraulikslange (længde): 1900 mm
Hydraulikslange (diameter): 5 mm
Caliper Mount: Post mount
Vægt:  317 g
Greb (materiale): Aluminium
Væsketype: Mineralsk olie
Antal stempler: 2
Rækkeviddejustering: 86-90 mm (justerbar)
Anbefalet rotortykkelse: 1,8 mm




EZ Plug-in

Tektro EZ Plug-in gør det nemt at monterer hydrauliske bremser på enhver cykel. Tilpasning af bremseslangens længde og føring af bremseslangen gennem stel har aldrig været hurtigere og lettere. Kun yderst sjældent vil der efter montering af bremsesystemet være brug for udluftning af systemet.

Bremselangen i EZ Plug-in indeholder allerede bremsevæske (mineralsk) og du skal blot fjerne proppen i enden af bremselangen og skruen den på grebet, for at montere bremsesystemet. Systemet er komplet (kaliber, bremselange og greb) og kræver evt. blot tilretning af bremseslangens længde og montering af bremseslangen på grebet. Systemet er meget tidsbesparende og både nemt og intuitivt at arbejde med.

Følg den enkle monteringsvejledning nedenfor, download PDF vejledning her eller se Tektro’s video guide på Youtube her.



Nødvendigt værktøj

T15 Torx skruenøgle
4 mm unbrakonøgle
Tektro Disc Brake Hose Cutting Tool and Insert Press - til 5.0 mm og 5.5 mm



Sådan monteres Tektro EZ Plug-in bremser

1. Monter bremsegrebet på styret i korrekt position og bremseslange-udtaget peger mod midten af styret.
2. Spænd bremsehåndtaget fast i den ønskede position med 4 mm unbrakonøglen. Tilspændingsmoment: 6-8 Nm. (Se A-1)
3. Før du fjerner slangeproppen i bremselangen, skal du bestemme længden på bremselangen og markere hvor der skal skæres. Hvis bremseslangen skal skæres, skal du altså gøre det uden at fjerne proppen. Før bremseslangen gennem stellet, afkort den og fjern derefter slangeproppen med en 1,5 mm unbrakonøgle mens du holder bremseslangen lodret (åbning opad).
4. Afkort bremseslangen med Tektro Disc Brake Hose Cutting værktøjet mens du holder bremseslangen lodret (åbning opad)
5. Installer kompressionsmøtrik, olive og derefter ferrulen. (Se A-2), mens du stadig holder bremselange lodret (åbningen opad). Bemærk at affasningssiden på ferrulen skal pege mod kompressionsmøtrikken når den monteres på slangen.
6. Fjern grebet fra styret og fjern grebsproppen (se A-3). Betjen ikke grebet, mens grebet er fjernet.
7. Monter slangen i grebet mens du stadig holder bremselangen lodret (åbning opad) og tilspænd kompressionsmøtrikken til 5Nm.(Se A-4)
8. Monter grebet igen på styret og du er nu færdig
9. Kontrollér bremsesystemet.
